朔州模拟断路器 试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：手动跳开模拟断路器A相开关，模拟主保护跳开4DL、1DL，备自投装置延时S2自动投入2DL、5DL，可用1DL2-1起表，2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。（3）三台变四母线两分段母联自投方式如下图：正常运行时1DL、3DL、4DL、6DL合闸状态，2DL、5DL分闸状态。模拟开关A相对应1DL，B相对应2DL，C相对应4DL（次试验），C相对应5DL（第二次试验）。试验接线如下图：动作方式（1）：该方式做两次，手动拉开K开关，模拟＃1变上电源失压，备自投装置判断＃1母线失压，1DL无流。II母线有压，延时S1将自动断开断路器1DL，合2DL，跳4DL（次）、合5DL（第二次）。可用K开关起表，1DL2-1或2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：该方式做两次，手动跳开模拟断路器A相开关，模拟主保护跳开1DL，备自投装置延时S2跳4DL，合2DL、5DL。可用1DL2-1起表，2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。其他备自投方式与上述类似，在具体的实验中可参照上述方法做相应的修改灵活运用。另外不同的备自投在时间的设置上也有一些不同，请示情况自行处理。TH--12微机型模拟断路器在做整组试验时可替代运行的高压断路器，并可提供跳、合闸的空接点给微机继电保护测试仪使用来控制投切故障量输出。下图为某保护装置的开关控制回路

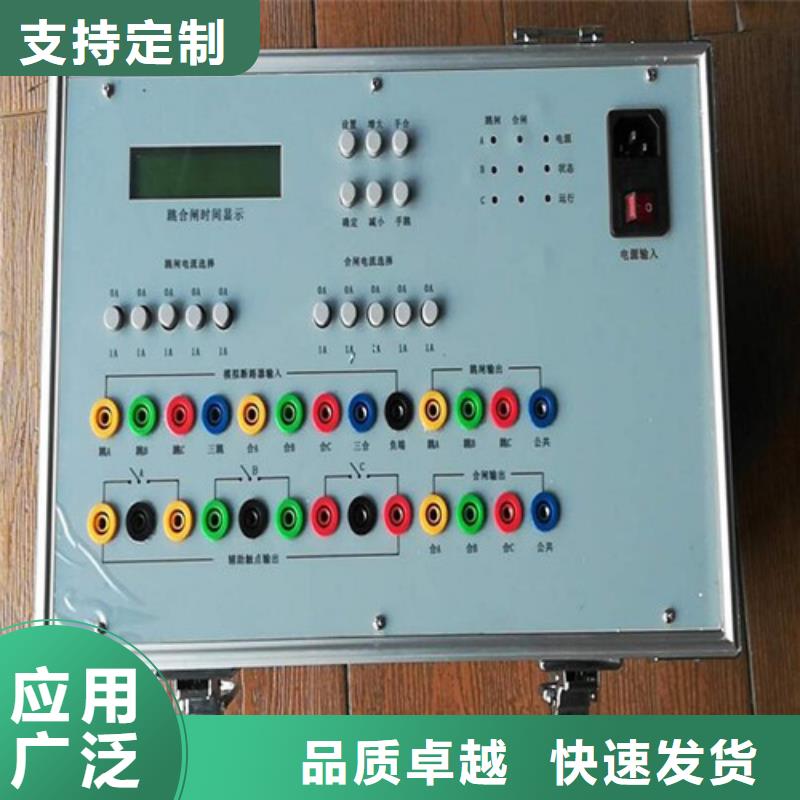

朔州模拟断路器产品特点及用途TH-10G模拟断路器采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。TH-10G模拟断路器外形结构为便携式，适用于现场试验使用。技术参数工作电源电压 AC220V±10％ 50HZ 工作电流小于0.5A。直流工作电源 DC 0-220V≥5A跳、合闸操作电压 DC200V或DC110V。跳、合闸时间 跳闸时间选择：20ms、30ms、40 ms、50 ms、60 ms、70 ms90 ms、110 ms，误差不超过±5ms。]合闸时间选择 40 ms、60 ms、80 ms、100 ms、200 ms、300 ms 400 ms、500 ms，误差不超过±5ms，（500ms时，误差不超过±20ms）。跳、合闸电流 跳闸电阻选择：∞Ω、100Ω、200Ω、400Ω合闸电阻选择：∞Ω、100Ω、200Ω、400Ω跳、合闸电流由跳、合闸时间控制自动切断。手动跳合闸 当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。断路器失灵 当按下断路器失灵按钮时，断路器不动作，跳、合闸电流延时1s后断开，再经20s后恢复有电流状态。开出量 接点容量：DC220V/0.5A，AC220V/5A。

朔州模拟断路器工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。四．使用说明1．面板开关、按键其功能介绍：（1）指示灯：①电源指示灯模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯模拟断路器上电后，运行指示灯亮。说明系统运行正常。③状态指示灯该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相⑤合闸指示灯模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相（2）相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。

朔州模拟断路器也可以选择单跳方式，将每一相作为一个单台三相断路器使用，三相可模拟三个单台的三相操作断路器。跳闸线圈Ⅰ、Ⅱ回路是两路完全独立的跳闸电流回路，两回路功能完全相同。当任意一回路有跳闸电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。当按下“断路器失灵”按钮时，断路器模拟装置在失灵状态。“断路器的失灵”红灯闪烁，当加入跳、合闸电流时，断路器模拟装置不动作，延时1秒后，跳合闸电流自动断开，再经20秒延时，跳合闸回路重新自动接通。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。4、断路器失灵——当按下“断路器失灵”按钮时，断路器模拟装置在失灵状态。“断路器的失灵”红灯闪烁，当加入跳、合闸电流时，断路器模拟装置不动作，延时1秒后，跳合闸电流自动断开，再经20秒延时，跳合闸回路重新自动接通。

朔州模拟断路器 前在高压开关试验时使用整流电源带上负载后输出电压会有明显跌落其影响对开关动作特性是不可忽视的。开关动作电源采用了先进的补偿技术和的电子元器件，带有多种保护功能，性能优越。克服了带负载后的电压跌落，并带有随时关断，可保证开关动作圈在通电后随时切断，避免线圈烧毁，工作稳定可靠。适用于电力部门做各种开关低电压动作试验及分、合闸试验。一、面板：二、技术指标：1.电源插座：输入AC220V±10％/50HZ2.直流电压表：显示当前直流电压数值3.合闸、分闸按键：直流电压启动或停止4.升压、降压按键：DC10-265V±1％5.电流：20A（短时工作≤1000ms)电流≤10A时，输出时间≤60S。6.合闸（分闸）输出端子：红色端子输出合闸正电源，黑色端子输出负电源，绿线端子输出为分闸正电源。7.储能＋-：储能电压只要仪器开机就有电压输出，请注意！先开机设置所需要的电压（默认为DC220V），再关机接线。三、接线示意图：四、使用方法：1.将电源线一端插入电源输入插座内，另一端接通AC220V电源。2.通过上或下键设置所需电压。3.将仪器的电压输出线和被试品的线对应接好请按说明书接线。4.接线无误后，按对应的电压开关键（合闸或分闸），电压立即输出，手立刻松开按键，电源立刻关闭。5.合闸：目的是检测“合闸”继电器在额定电压的65％（厂家提供参数）例：DC 220V 的60％＝143V时应可靠合闸。调节电压至143V时按操作电源的“合闸”按键，此时开关应可靠合闸。6.分闸：目的是检测分闸继电器在额定电压的30％ 例：DC 220V的 30％＝66V时，按操作电源的“分闸”按键，此时高压开关应不动作。当DC 220V 65％＝143V时高压开关应可靠分闸。7.储能：目的是给断路器储能电机供电，先设置好电压，再关闭仪器电源，将测试线接在储能电压控制点，开机电压自动输出（只要开机就有电源输出，请注意）。8.弹簧操动机构：目的检测弹簧操作机构继电器在额定电压的70％（厂家提供参数）例：DC 220V 70％＝154V调节电压至154V，如连线为操作电源“合闸”引线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。
